本實用新型涉及電器產品技術領域，具體是一種便攜式一體式智能電容器。

　　背景技術：

　　隨著經濟社會的發展，電力需求也持續增長，對于電能質量也有了更高的要求。以往無功補償裝置由智能控制器、熔絲、復合開關、熱繼電器、電容器等多個電氣產品構成，而智能電容器集成現代測控、電力電子、通訊、自動控制等先進技術，改變了傳統無功補償裝置落后的控制技術，改變了傳統無功補償裝置龐大的體積和笨重的結構，智能電容器模塊化結構使得補償效果更好，體積更小，功耗更低，使用方便，適應電網對無功補償的要求。但是，現有的智能電容器具有以下不足：體積較大不便于安裝使用過程中搬動；電容器的外殼為整體式，不便于使用過程中的檢修。因此，本領域技術人員提供了一種便攜式一體式智能電容器，以解決上述背景技術中提出的問題。

　　技術實現要素：

　　本實用新型的目的在于提供一種便攜式一體式智能電容器，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種便攜式一體式智能電容器，包括底座、下外殼和頂板；所述底座的下端四個拐角處均設有滾輪，且底座的上側端部設有下外殼，下外殼的上側端部設有上外殼，且上外殼與下外殼連接處的兩端均設有安裝螺栓，且下外殼的下端內側設有安裝架，安裝架的內部下端左側設有電抗器，安裝架的內部下端右側設有電容器本體，且電容器本體和電抗器的上端兩側均設有接線柱，且上外殼的內部上側均設有安裝板，且安裝板的上端左側設有斷路器，安裝板的上端中間位置設有投切開關，且安裝板的上端右側設有控制器；

　　所述斷路器的上側端部設有控制開關，且控制開關的上側端部貫穿延伸至上外殼的上端外側，且控制開關與上外殼的貫穿處設有與控制開關相互對應的開關口，投切開關的下側兩端設有四組連接導線，且連接導線的下側端部貫穿延伸至安裝板的下端外側，連接導線的下側貫穿端與接線柱安裝連接，安裝板的下側兩端均設有頂板，且頂板的下端兩側均設有安裝桿，頂板的下端中間位置設有升降桿，且升降桿的上側端部設有連接彈簧，升降桿的下側端部與安裝架固定連接，且頂板下端一側安裝桿上設有安裝箱，且安裝箱內所驅動電機，驅動電機的一側端部設有螺紋桿，螺紋桿的一側端部貫穿延伸至頂板下端另一側的安裝桿上，且螺紋桿上設有螺紋塊，升降桿上設有嵌設腔。

　　作為本實用新型進一步的方案：所述螺紋塊的背面內側與嵌設腔之間嵌設連接。

　　作為本實用新型再進一步的方案：所述控制器的型號為：pic18f4610-i/p，且斷路器、投切開關、顯示屏、電抗器、電容器本體和驅動電機均與控制器和外部電源電性連接。

　　作為本實用新型再進一步的方案：所述接線柱的上側端部貫穿延伸至安裝架的上端外側。

　　作為本實用新型再進一步的方案：所述連接彈簧的上側端部與頂板之間固定連接。

　　與現有技術相比，本實用新型的有益效果是：

　　本裝置適用于多種一體式電容器場合，使用時，將下外殼和安裝架套在電抗器和電容器本體的外部，并固定在底座上，再將上外殼與下外殼上的安裝螺栓相互疊放到一起進行固定，從而將上外殼與下外殼固定到一起，結構簡單便于上外殼與下外殼的安裝和固定，且上外殼內安裝板兩端的驅動電機帶動螺紋桿和螺紋塊轉動，進而帶動升降桿進行升降，進一步的能夠使得安裝板和上外殼進行升降，便于上外殼與下外殼進行自動分開，且方便上外殼與下外殼在檢修時拆卸開來，從而對該智能電容器進行檢修，避免檢修時拆卸全部的外殼，降低檢修時的前期工作量，加快檢修時的速度，提升工作效率，需要搬運時，推動裝置本體使得在滾輪轉動，從而將該智能電容器推動到指定位置處，結構簡單使用方便便捷，方便該智能電容器的搬動，降低工作人員搬動該智能電容器的工作量，提升該智能電容器搬運的便捷度。

　　附圖說明

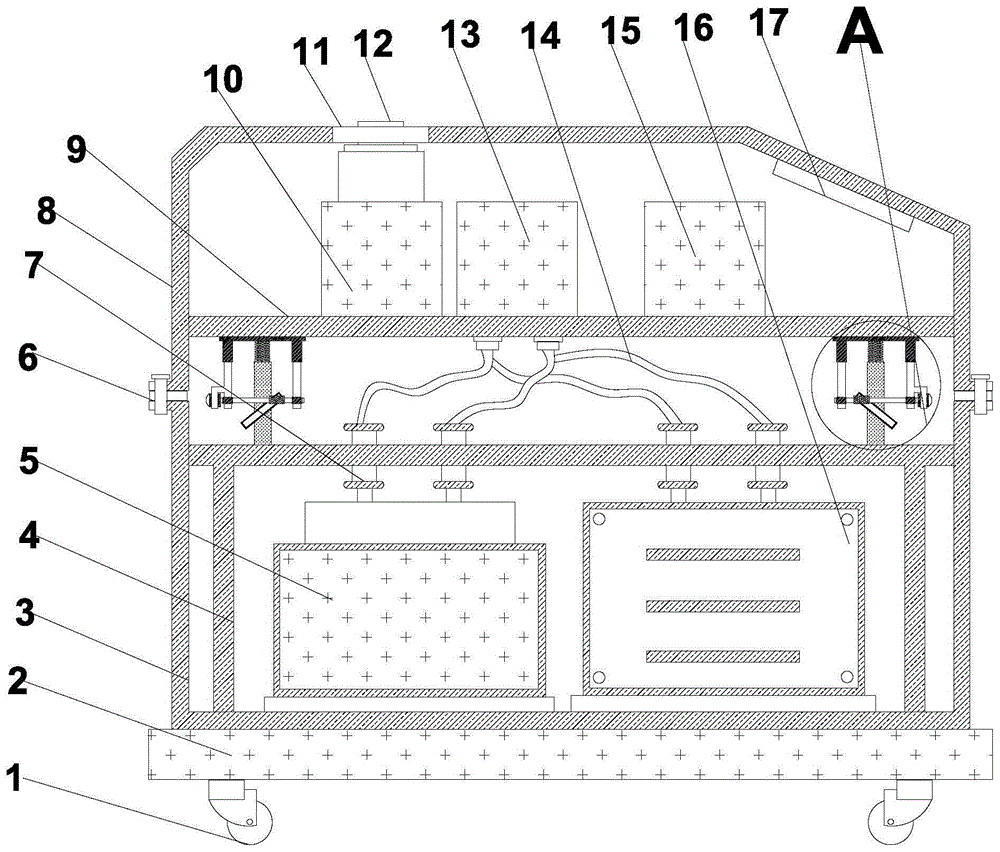

　　圖1為一種便攜式一體式智能電容器的結構示意圖。

　　圖2為一種便攜式一體式智能電容器a處的結構示意圖。

　　圖中：1-滾輪、2-底座、3-下外殼、4-安裝架、5-電抗器、6-安裝螺栓、7-接線柱、8-上外殼、9-安裝板、10-斷路器、11-開關口、12-控制開關、13-投切開關、14-連接導線、15-控制器、16-電容器本體、17-顯示屏、18-螺紋桿、19-螺紋塊、20-嵌設腔、21-升降桿、22-連接彈簧、23-頂板、24-安裝桿、25-安裝箱、26-驅動電機。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

　　請參閱圖1～2，本實用新型實施例中，一種便攜式一體式智能電容器，包括底座1、下外殼3和頂板23；所述底座1的下端四個拐角處均設有滾輪1，且底座1的上側端部設有下外殼3，下外殼3的上側端部設有上外殼8，且上外殼8與下外殼3連接處的兩端均設有安裝螺栓6，且下外殼3的下端內側設有安裝架4，安裝架4的內部下端左側設有電抗器5，安裝架4的內部下端右側設有電容器本體16，且電容器本體16和電抗器5的上端兩側均設有接線柱7，且上外殼8的內部上側均設有安裝板9，且安裝板9的上端左側設有斷路器10，安裝板9的上端中間位置設有投切開關13，且安裝板9的上端右側設有控制器15；

　　所述斷路器10的上側端部設有控制開關12，且控制開關12的上側端部貫穿延伸至上外殼8的上端外側，且控制開關12與上外殼8的貫穿處設有與控制開關12相互對應的開關口11，投切開關13的下側兩端設有四組連接導線14，且連接導線14的下側端部貫穿延伸至安裝板9的下端外側，連接導線14的下側貫穿端與接線柱7安裝連接，安裝板9的下側兩端均設有頂板23，且頂板23的下端兩側均設有安裝桿24，頂板23的下端中間位置設有升降桿21，且升降桿21的上側端部設有連接彈簧22，升降桿21的下側端部與安裝架4固定連接，且頂板23下端一側安裝桿24上設有安裝箱25，且安裝箱25內所驅動電機26，驅動電機25的一側端部設有螺紋桿18，螺紋桿18的一側端部貫穿延伸至頂板23下端另一側的安裝桿24上，且螺紋桿28上設有螺紋塊19，升降桿21上設有嵌設腔20。

　　所述螺紋塊19的背面內側與嵌設腔20之間嵌設連接。

　　所述控制器15的型號為：pic18f4610-i/p，且斷路器10、投切開關13、顯示屏17、電抗器5、電容器本體16和驅動電機26均與控制器15和外部電源電性連接。

　　所述接線柱7的上側端部貫穿延伸至安裝架4的上端外側。

　　所述連接彈簧22的上側端部與頂板23之間固定連接。

　　本實用新型的工作原理是：

　　本實用新型涉及一種便攜式一體式智能電容器，本裝置適用于多種一體式電容器場合，使用時，將下外殼3和安裝架4套在電抗器5和電容器本體14的外部，并固定在底座1上，再將上外殼8與下外殼3上的安裝螺栓6相互疊放到一起進行固定，從而將上外殼8與下外殼3固定到一起，結構簡單便于上外殼8與下外殼3的安裝和固定，且上外殼8內安裝板9兩端的驅動電機26帶動螺紋桿18和螺紋塊19轉動，進而帶動升降桿21進行升降，進一步的能夠使得安裝板9和上外殼8進行升降，便于上外殼8與下外殼3進行自動分開，且方便上外殼8與下外殼3在檢修時拆卸開來，從而對該智能電容器進行檢修，避免檢修時拆卸全部的外殼，降低檢修時的前期工作量，加快檢修時的速度，提升工作效率，需要搬運時，推動裝置本體使得在滾輪1轉動，從而將該智能電容器推動到指定位置處，結構簡單使用方便便捷，方便該智能電容器的搬動，降低工作人員搬動該智能電容器的工作量，提升該智能電容器搬運的便捷度。

　　對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

　　此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

　　技術特征：

　　1.一種便攜式一體式智能電容器，包括底座(2)、下外殼(3)和頂板(23)；其特征在于，所述底座(2)的下端四個拐角處均設有滾輪(1)，且底座(2)的上側端部設有下外殼(3)，下外殼(3)的上側端部設有上外殼(8)，且上外殼(8)與下外殼(3)連接處的兩端均設有安裝螺栓(6)，且下外殼(3)的下端內側設有安裝架(4)，安裝架(4)的內部下端左側設有電抗器(5)，安裝架(4)的內部下端右側設有電容器本體(16)，且電容器本體(16)和電抗器(5)的上端兩側均設有接線柱(7)，且上外殼(8)的內部上側均設有安裝板(9)，且安裝板(9)的上端左側設有斷路器(10)，安裝板(9)的上端中間位置設有投切開關(13)，且安裝板(9)的上端右側設有控制器(15)；

　　所述斷路器(10)的上側端部設有控制開關(12)，且控制開關(12)的上側端部貫穿延伸至上外殼(8)的上端外側，且控制開關(12)與上外殼(8)的貫穿處設有與控制開關(12)相互對應的開關口(11)，投切開關(13)的下側兩端設有四組連接導線(14)，且連接導線(14)的下側端部貫穿延伸至安裝板(9)的下端外側，連接導線(14)的下側貫穿端與接線柱(7)安裝連接，安裝板(9)的下側兩端均設有頂板(23)，且頂板(23)的下端兩側均設有安裝桿(24)，頂板(23)的下端中間位置設有升降桿(21)，且升降桿(21)的上側端部設有連接彈簧(22)，升降桿(21)的下側端部與安裝架(4)固定連接，且頂板(23)下端一側安裝桿(24)上設有安裝箱(25)，且安裝箱(25)內所驅動電機(26)，驅動電機(26)的一側端部設有螺紋桿(18)，螺紋桿(18)的一側端部貫穿延伸至頂板(23)下端另一側的安裝桿(24)上，且螺紋桿(18)上設有螺紋塊(19)，升降桿(21)上設有嵌設腔(20)。

　　2.根據權利要求1所述的一種便攜式一體式智能電容器，其特征在于，所述螺紋塊(19)的背面內側與嵌設腔(20)之間嵌設連接。

　　3.根據權利要求1所述的一種便攜式一體式智能電容器，其特征在于，所述控制器(15)的型號為：pic18f4610-i/p，且斷路器(10)、投切開關(13)、顯示屏(17)、電抗器(5)、電容器本體(16)和驅動電機(26)均與控制器(15)和外部電源電性連接。

　　4.根據權利要求1所述的一種便攜式一體式智能電容器，其特征在于，所述接線柱(7)的上側端部貫穿延伸至安裝架(4)的上端外側。

　　5.根據權利要求1所述的一種便攜式一體式智能電容器，其特征在于，所述連接彈簧(22)的上側端部與頂板(23)之間固定連接。

　　技術總結

　　本實用新型公開了一種便攜式一體式智能電容器，使用時，將下外殼和安裝架套在電抗器和電容器本體的外部，并固定在底座上，且上外殼內安裝板兩端的驅動電機帶動螺紋桿和螺紋塊轉動，進而帶動升降桿進行升降，進一步的能夠使得安裝板和上外殼進行升降，便于上外殼與下外殼進行自動分開，且方便上外殼與下外殼在檢修時拆卸開來，從而對該智能電容器進行檢修，避免檢修時拆卸全部的外殼，降低檢修時的前期工作量，加快檢修時的速度，提升工作效率，推動裝置本體使得在滾輪轉動，從而將該智能電容器推動到指定位置處，結構簡單使用方便便捷，方便該智能電容器的搬動，降低工作人員搬動該智能電容器的工作量，提升該智能電容器搬運的便捷度。
